Description

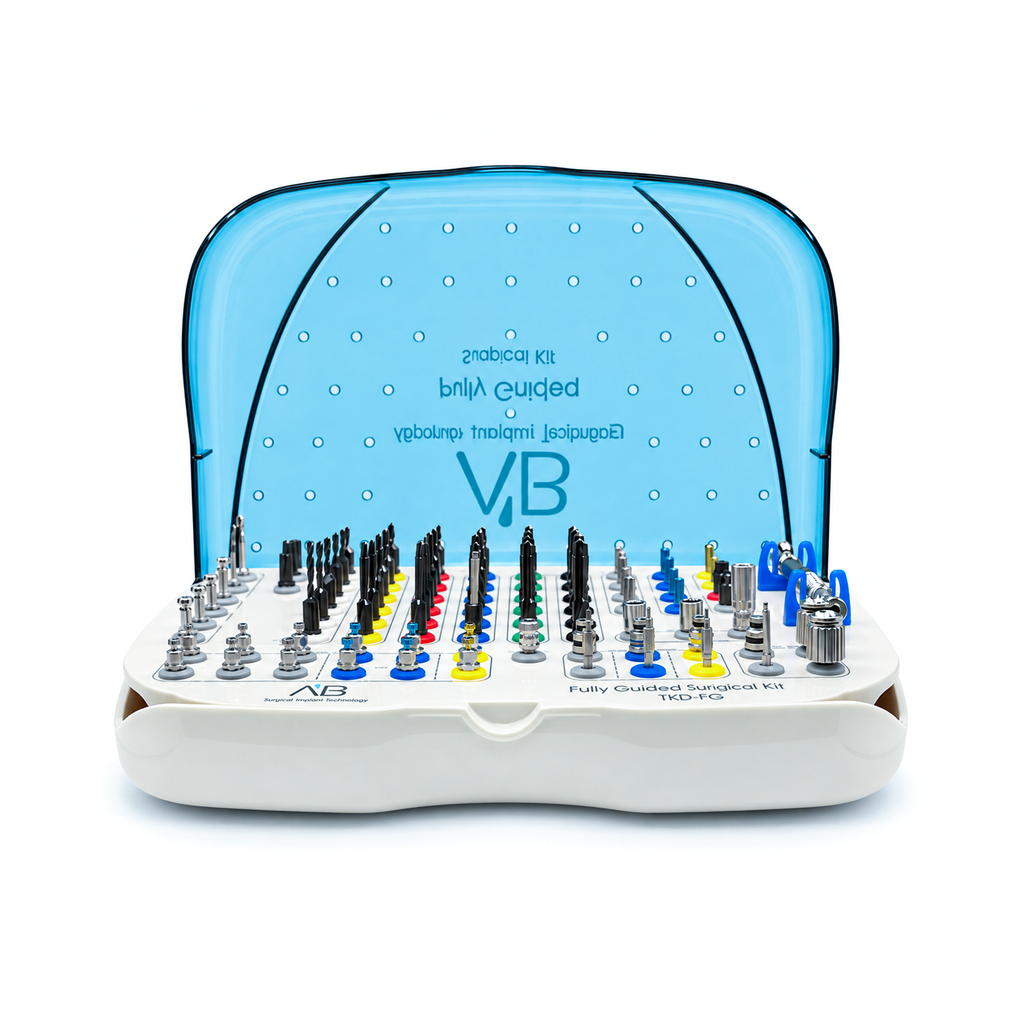

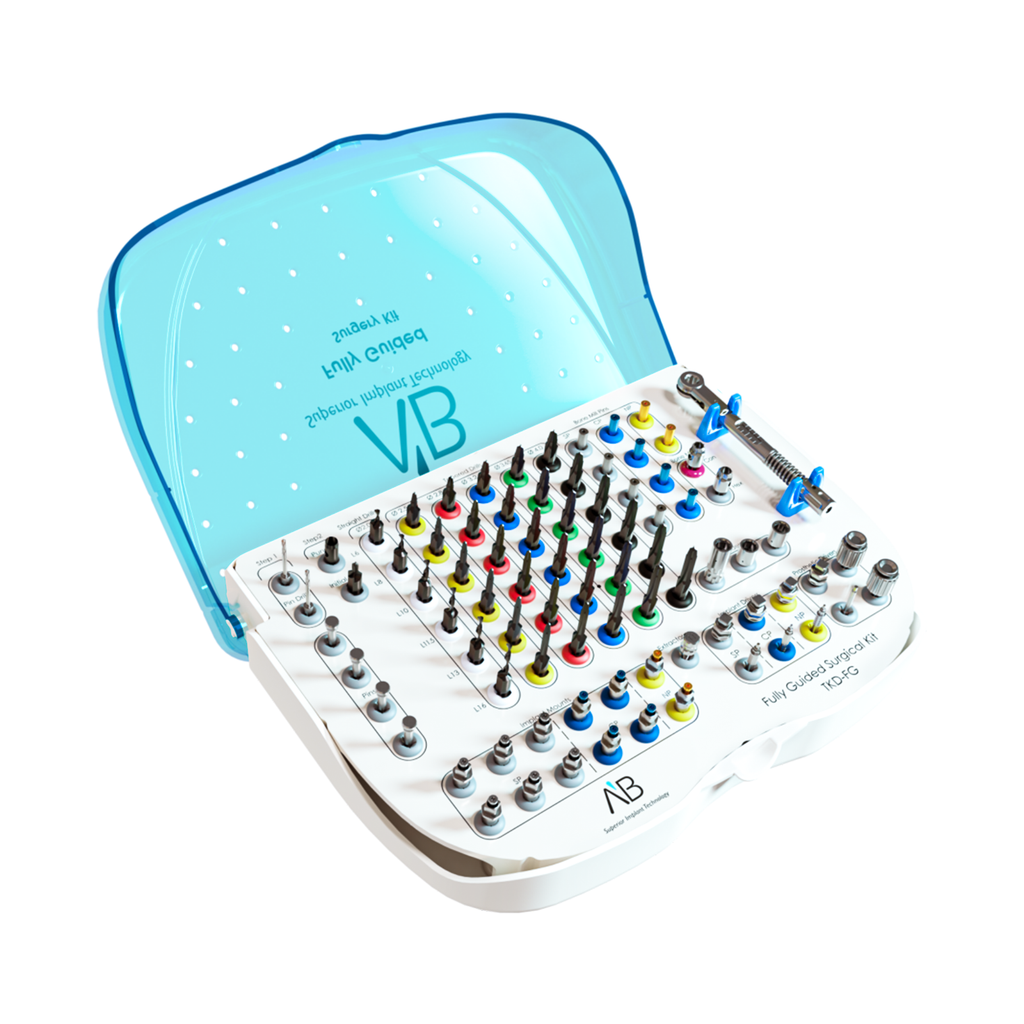

Le kit de chirurgie guidée AB Dental TKD-FG regroupe une instrumentation dédiée à la préparation du site implantaire et à l’insertion guidée. Il s’intègre dans un flux numérique associant données CBCT, empreinte optique et guide chirurgical imprimé en 3D, pour transférer au geste opératoire une planification implantaire guidée par le projet prothétique.
Sa conception sans cuillère de guidage manuelle (« spoon-less ») simplifie la manipulation des instruments. Les forets à revêtement DLC et les composants de fixation, d’insertion et de préparation de la plateforme accompagnent les différentes étapes du traitement, selon le protocole applicable au système implantaire utilisé.
Caractéristiques et intérêt clinique
- Planification prothétiquement guidée : le positionnement implantaire est défini en tenant compte du volume osseux disponible et des objectifs fonctionnels et esthétiques de la restauration.
- Guidage sans cuillère : la conception du système permet l’utilisation des forets sans clé de guidage manuelle intermédiaire, dans une configuration de guide compatible.
- Forets en acier inoxydable avec revêtement DLC : le traitement Diamond-Like Carbon est conçu pour limiter les frottements et l’échauffement pendant le forage. Il ne dispense pas du respect des conditions opératoires prescrites par le fabricant.
- Double guidage : l’extrémité pilote reprend le diamètre du foret précédent afin de contribuer au centrage et à la stabilité de l’instrument dans la préparation.
- Collecte osseuse autogène : la géométrie des forets permet la récupération de copeaux osseux pendant la préparation. Leur éventuelle réutilisation dépend des conditions de prélèvement et de l’évaluation clinique.
- Approche transmuqueuse : le punch tissulaire permet d’envisager un accès sans lambeau lorsque les conditions anatomiques et muqueuses le permettent.
- Préparation de la plateforme : les instruments Bone Mill permettent le remodelage osseux au-dessus de la plateforme implantaire avec les composants correspondants.
Indications cliniques
- Implantologie guidée : préparation et insertion implantaires à l’aide d’un guide chirurgical conçu pour l’instrumentation et le système implantaire retenus.
- Accès sans lambeau : intervention transmuqueuse dans les situations sélectionnées après analyse du volume osseux, des tissus mous et des structures anatomiques.
- Projet de restauration sur implants : anticipation de la position et des axes implantaires en fonction de la future prothèse, notamment lorsqu’une restauration sur piliers multi-unit angulés est envisagée.
- Situations anatomiques contraintes : planification des cas impliquant des implants courts ou une largeur de crête limitée, sous réserve de leur faisabilité clinique et des indications du système utilisé.
Caractéristiques techniques
| Marque | AB Dental |
|---|---|
| Référence | TKD-FG |
| Type | Kit de chirurgie implantaire entièrement guidée |
| Matériau des forets | Acier inoxydable avec revêtement DLC |
| Forets droits | Ø 2,0 mm |
| Forets coniques | Ø 2,5 ; 2,8 ; 3,2 ; 3,65 ; 4,0 mm |
| Longueurs de forage proposées | 6 ; 8 ; 10 ; 11,5 ; 13 ; 16 mm |
| Foret pilote | Ø 2,2 mm ; longueur 4,7 mm |
| Punch tissulaire | Ø 4,4 mm ; longueur 9 mm |
| Fixation du guide | Pins Ø 1,5 mm et foret associé |
| Fraises Bone Mill | Ø 5,5 mm ; versions plateforme conique et hexagone interne |
| Porte-implants | SP, CP et NP ; longueur 9 mm |
| Clé dynamométrique incluse | Plage de 10 à 40 Ncm |
| Compatibilité | Implants AB Dental avec composants correspondants. Toute autre configuration nécessite une validation documentée de compatibilité. |

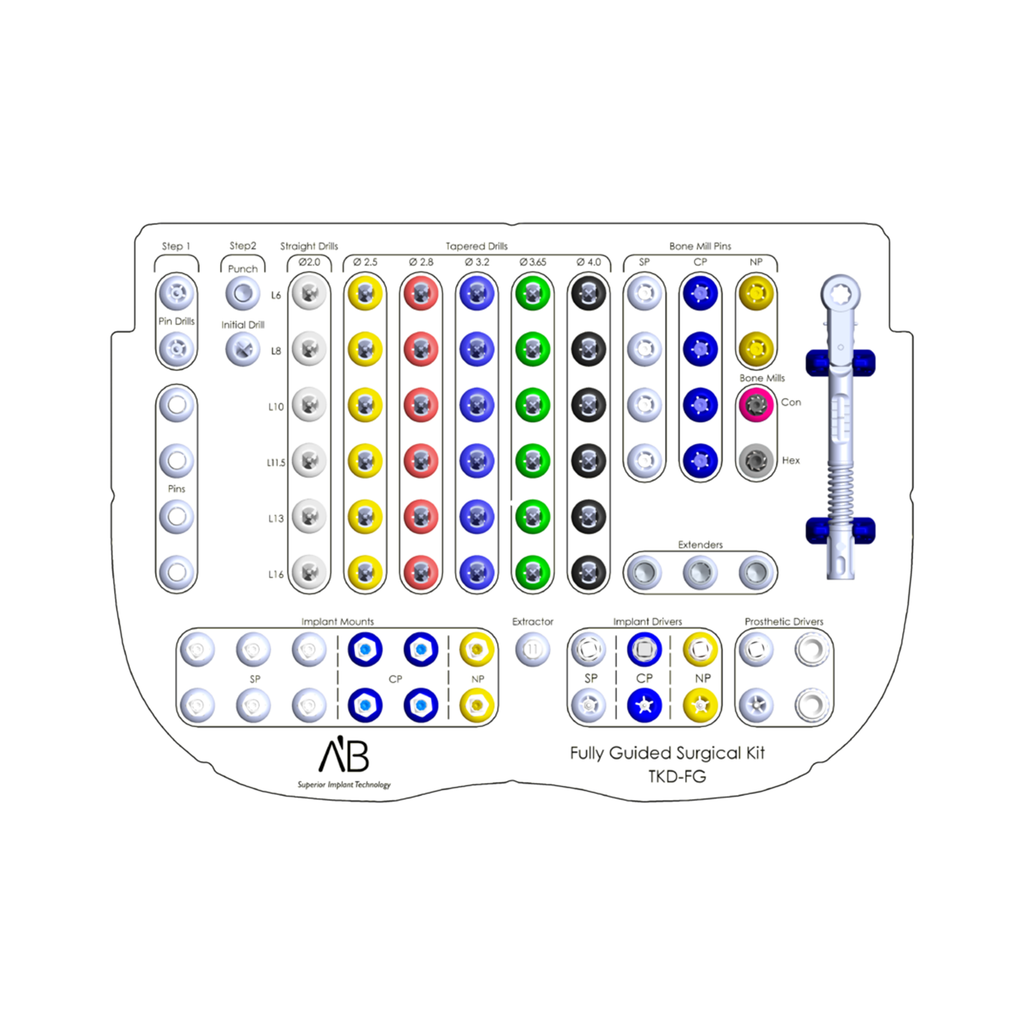

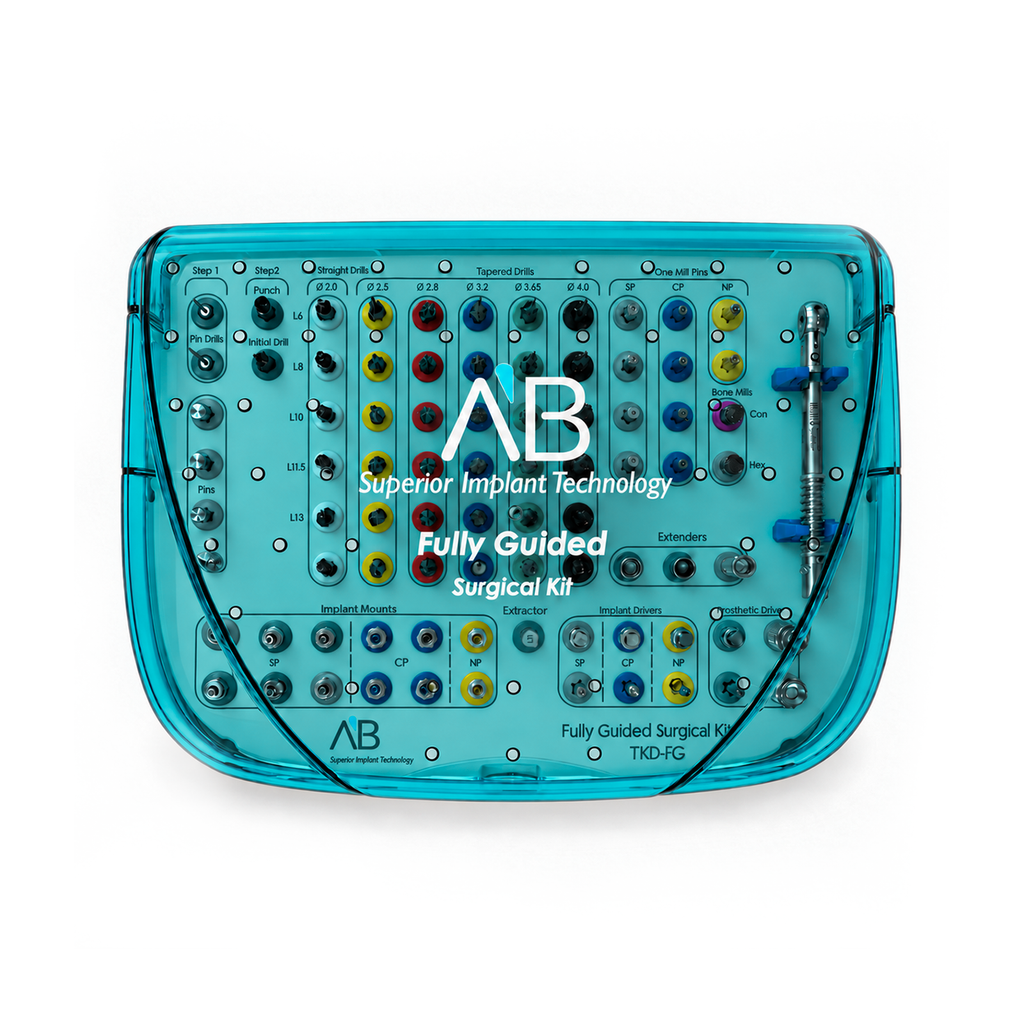

Composition du kit

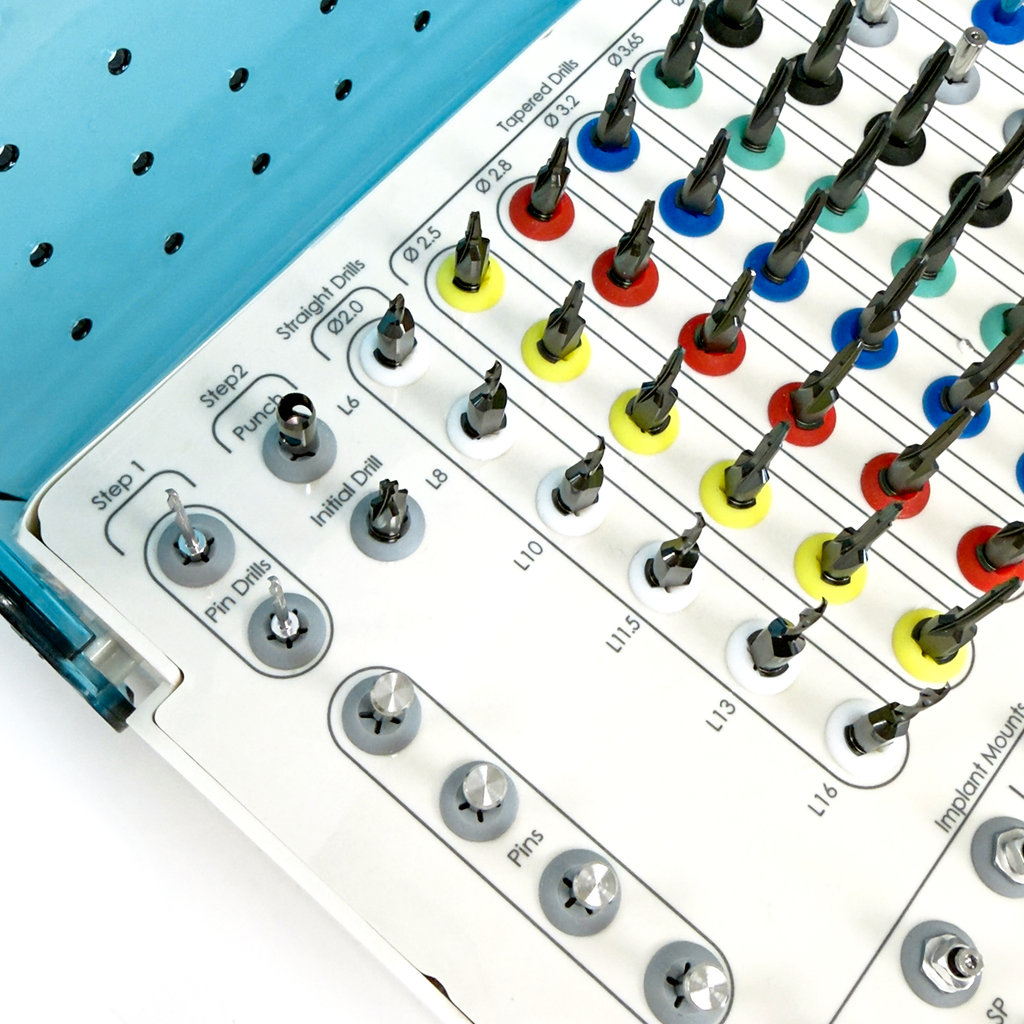

- Préparation : forets droits et coniques, foret pilote et punch tissulaire.
- Fixation : pins de stabilisation du guide et foret dédié.

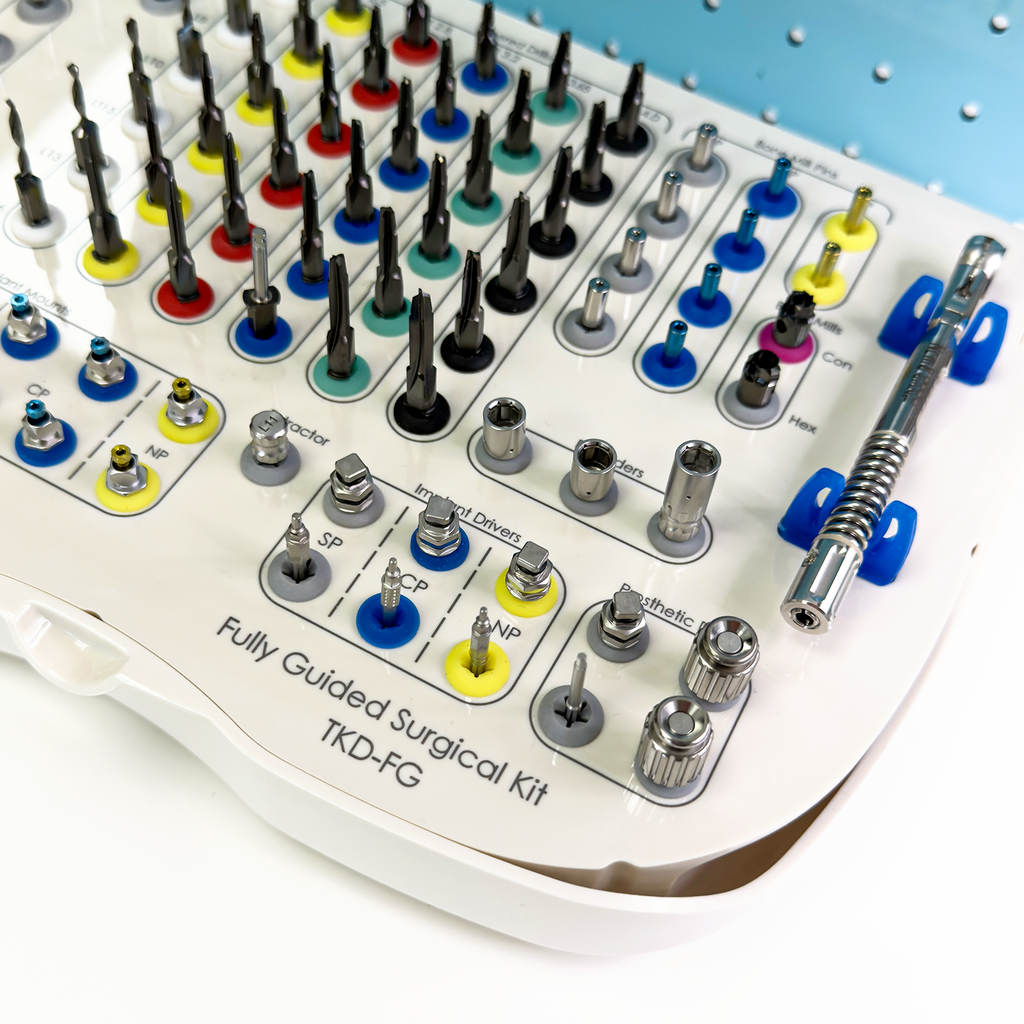

- Insertion : porte-implants, adaptateurs manuels et pour contre-angle, rallonges et clé dynamométrique.
- Préparation osseuse : fraises Bone Mill et axes associés.
- Instrumentation complémentaire : extracteur de porte-implant et tournevis prothétiques.
La nomenclature fabricant téléchargeable présente les références et les quantités détaillées.
Protocole : points de contrôle
Les points ci-dessous encadrent la préparation du traitement. Ils ne constituent pas une séquence opératoire et ne remplacent pas la notice d’utilisation AB Dental.
- Planification numérique : vérifier la concordance des données CBCT et de l’empreinte optique, puis valider le projet implantaire et prothétique.
- Validation du guide : contrôler la compatibilité du guide, des douilles et des instruments, ainsi que les conditions d’appui et de fixation.
- Séquence de forage : sélectionner les diamètres et les longueurs selon l’implant, le site et le protocole fabricant. La présence de plusieurs diamètres dans le kit ne signifie pas qu’ils doivent tous être utilisés systématiquement.
- Paramètres opératoires : appliquer les vitesses de rotation, les conditions d’irrigation et les modalités de guidage définies dans la notice correspondant aux instruments utilisés.
- Couple d’insertion et de serrage : respecter les valeurs propres à chaque implant et composant. La plage de la clé incluse ne définit pas le couple clinique à appliquer.
- Préparation des instruments : suivre les instructions fabricant de nettoyage, de contrôle, de conditionnement et de stérilisation avant utilisation.
Le PDF disponible décrit la composition du kit. Les paramètres opératoires détaillés doivent être consultés dans la notice d’utilisation applicable avant toute intervention.
Garantie et assistance
Pour les conditions de garantie et toute demande relative à l’identification des composants ou à la documentation fabricant, contactez Safe Implant en précisant la référence TKD-FG.
